Більшість людей уявляє сонячну електростанцію як кілька синіх прямокутників на даху. На практиці панелі — це лише третина вартості й, мабуть, найменш проблемна частина всієї конструкції. Решта ховається в технічному приміщенні: інвертор, захисна автоматика, кабелі, іноді батарейний блок. Розберемо кожен вузол окремо, щоб було зрозуміло, за що ви платите й що на що впливає.

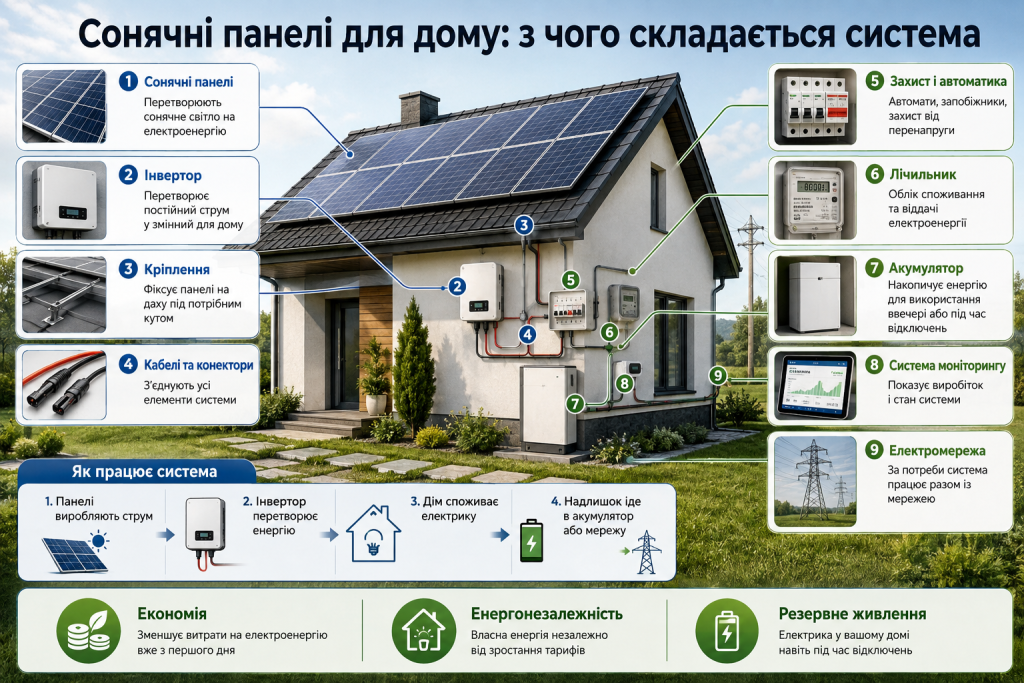

Як працює сонячна система в приватному будинку
Принцип простий на рівні школи. Фотоелементи під впливом світла виробляють постійний струм. Побутова техніка працює від змінного, тож між панеллю й розеткою обов’язково стоїть перетворювач.
Далі варіантів кілька. Енергія може йти напряму на споживання, накопичуватись у батареях або віддаватись у загальну мережу. Від того, який сценарій вам потрібен, залежить конфігурація всієї станції.
Енергію легко зібрати й важко зберегти. Саме тому найдорожчою частиною будь-якої автономної системи виявляється не джерело, а накопичувач.
Ще один момент, який часто випускають із розрахунку: сонце світить не тоді, коли ви споживаєте найбільше. Пік генерації припадає на середину дня, пік споживання — на вечір. Це розходження й визначає, чи потрібні вам акумулятори.
Три базові типи станцій
Перед закупівлею обладнання варто визначитись із типом. Комплектація відрізняється принципово.
- мережева — працює лише за наявності напруги в мережі, батарей немає, надлишок віддається назовні;
- автономна — повністю незалежна, обов’язково з батарейним блоком і контролером заряду;
- гібридна — поєднує обидва підходи, живить будинок і резервує критичні лінії;
- резервна — основне живлення бере з мережі, а панелі й батареї підстраховують під час відключень.
Найпоширеніший вибір для приватного будинку сьогодні — гібридна схема. Вона дорожча за мережеву, зате продовжує працювати, коли світла в селі немає кілька годин поспіль.
Сонячні панелі: основний елемент системи
Панель складається з фотоелементів, з’єднаних послідовно й закритих загартованим склом у алюмінієвій рамі. Термін служби каркаса — понад двадцять п’ять років, і це не маркетинг, а перевірена практика.
Потужність однієї сучасної панелі становить 400–600 Вт. Для будинку зазвичай ставлять від десяти до тридцяти штук залежно від потреб і площі даху.
Монокристалічні та полікристалічні
Монокристалічні панелі мають однорідний темний колір і трохи вищий ККД — приблизно 20–22 відсотки. Вони компактніші за тієї ж потужності, тому виграють там, де площа даху обмежена.
Полікристалічні впізнаються за характерним синім відтінком із зернистою структурою. Їхня ефективність нижча на кілька відсотків, зате ціна за ват традиційно приємніша.
На практиці різниця в річному виробітку невелика. Значно більше на результат впливає орієнтація даху та відсутність затінення.
Що дійсно впливає на виробіток
Паспортна потужність вимірюється в ідеальних лабораторних умовах. У житті цифри інші.
- Орієнтація ската — південь дає максимум, схід і захід втрачають близько 15 відсотків.
- Кут нахилу — для наших широт оптимальні 30–35 градусів.
- Затінення — навіть тінь від димаря на одній панелі просаджує весь ланцюг.
- Температура — у спеку ефективність фотоелементів помітно падає.
- Чистота поверхні — пил і пташиний послід забирають до 5 відсотків виробітку.
Перше й третє важливіші за вибір бренду. Ідеальна панель у тіні працює гірше за посередню на відкритому південному схилі.
Інвертор — серце системи
Це пристрій, який перетворює постійний струм на змінний із параметрами звичайної мережі. Від нього залежить, яке навантаження ви зможете підключити й наскільки стабільно все працюватиме.
Мережевий інвертор синхронізується з мережею й без неї не запускається взагалі. Автономний працює самостійно, але не вміє віддавати надлишок. Гібридний поєднує обидві функції та керує зарядом батарей.
Потужність підбирають із запасом до сумарного споживання. Окремо перевіряють пусковий струм — насоси, компресори й глибинні насоси в момент старту вимагають кратно більше номіналу.
| Компонент | Частка вартості | Строк служби | На що впливає |
|---|---|---|---|
| Сонячні панелі | 30–40% | 25–30 років | обсяг генерації |
| Інвертор | 20–30% | 10–15 років | потужність, стабільність |
| Акумулятори | 20–35% | 8–12 років | автономність вечором |
| Кріплення й кабелі | 10–15% | 20+ років | надійність монтажу |
Розподіл орієнтовний і сильно змінюється залежно від наявності батарейного блоку. У мережевій станції без акумуляторів частка інвертора зростає майже вдвічі.
Акумулятори та контролер заряду
Батарейний блок потрібен тільки в автономних, гібридних і резервних схемах. Він накопичує денний надлишок, щоб віддати його ввечері або під час відключення.
Найчастіше сьогодні ставлять літій-залізо-фосфатні збірки на 24 В або 48 В. Вони витримують тисячі циклів і розряджаються глибоко без наслідків, що для щоденної роботи критично.
Гелеві батареї досі використовують у бюджетних конфігураціях. Вони дешевші на старті, але за вісім років їх доводиться змінювати щонайменше двічі.
Навіщо потрібен контролер
У системах без гібридного інвертора між панелями й батареями стоїть окремий пристрій — контролер заряду. Він стежить за напругою й не дає перезарядити акумулятор.
Контролери типу MPPT постійно шукають точку максимальної потужності та витягують із панелей на 20–30 відсотків більше енергії, ніж простіші моделі PWM. Різниця в ціні окупається за перший-другий сезон.
У гібридних інверторах контролер уже вбудований, тож окремо купувати його не потрібно.
Кріплення, кабелі та захист
Цю частину зазвичай згадують останньою, а проблем вона створює найбільше. Кріплення підбирають під тип покрівлі: металочерепиця, шифер, фальцевий дах чи наземна конструкція.
Матеріал — алюміній і нержавіюча сталь. Оцинковані профілі на даху живуть менше за самі панелі, і замінювати їх доведеться з повним демонтажем.
- сонячний кабель із подвійною ізоляцією, стійкий до ультрафіолету;
- конектори типу MC4 для послідовного з’єднання панелей;
- автоматичні вимикачі постійного струму на боці панелей;
- пристрій захисту від імпульсних перенапруг;
- заземлення рам і контур блискавкозахисту.
Половина відмов в обладнанні пояснюється не поламкою пристроїв, а поганим контактом у місці з’єднання.
Останній пункт особливо важливий для будинків у відкритій місцевості. Гроза здатна вивести з ладу інвертор навіть без прямого влучання — достатньо наведеної напруги в довгих кабельних лініях.
Скільки панелей потрібно для будинку
Розрахунок починається зі споживання, а не з площі даху. Подивіться квитанції за рік і візьміть середнє добове значення в кіловат-годинах.
Одна панель на 500 Вт у наших широтах дає приблизно 500–600 кВт·год на рік. Тобто для будинку зі споживанням 400 кВт·год на місяць знадобиться близько десяти-дванадцяти панелей.
Це усереднена оцінка. Взимку виробіток падає в три-чотири рази порівняно з літнім, і повністю закрити грудень сонцем у приватному будинку без великого запасу потужності майже нереально.
Тому автономні системи проєктують із розрахунку на найгірший місяць, а гібридні — на середньорічний показник із опорою на мережу в похмурий період. Різниця в бюджеті між цими підходами може бути двократною, і саме тут варто рахувати особливо уважно.
