Літнє опівдні, лічильник крутиться назад, кондиціонер працює на повну, а рахунок за місяць виходить удвічі меншим за сусідський. Виглядає як фокус, хоча за цим стоїть звичайна фізика та правильно підключений інвертор.
Мережева станція — найпростіший і найдешевший тип сонячної генерації. Розберемо, що саме відбувається між панеллю на даху та розеткою в кухні.
Що таке мережева сонячна станція
Мережева станція працює в парі з електромережею і без неї існувати не може. Панелі виробляють струм, будинок його споживає, залишок іде назовні.
Акумуляторів у такій системі немає взагалі. Роль накопичувача виконує сама мережа: вдень ви віддаєте їй надлишок, увечері берете стільки, скільки потрібно.
Через відсутність батарей система коштує помітно менше за гібридну. Саме ця обставина зробила мережеву схему найпоширенішою у світі.
З чого складається система
Комплект скромніший, ніж здається на перший погляд. Основних елементів усього кілька, решта — кріплення та кабелі.
- сонячні панелі, найчастіше монокристалічні на 400‒600 Вт кожна;
- мережевий інвертор, що перетворює постійний струм на змінний;
- кріпильна система під тип покрівлі;
- захисна автоматика постійного та змінного струму;
- двонаправлений лічильник на вводі в будинок.
Рухомих частин тут немає ніде, тому й ламатися особливо нічому. Панелі працюють десятиліттями, а найслабшою ланкою залишається електроніка інвертора.

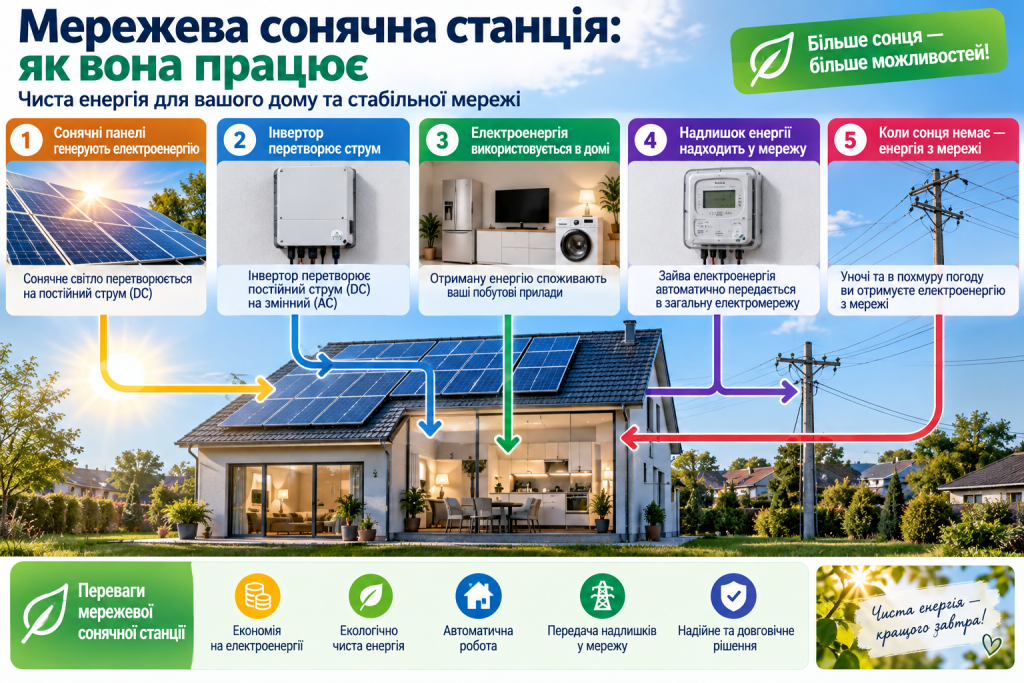

Як працює сонячна електростанція вдень
Шлях енергії від фотона до чайника займає мілісекунди. Розкласти його на кроки корисно хоча б для того, щоб розуміти, за що відповідає кожен вузол.
- Сонячне світло вибиває електрони в кремнієвих комірках панелі.
- Панелі видають постійний струм напругою в кілька сотень вольтів.
- Кабелі зводять усі рядки модулів на вхід інвертора.
- Інвертор перетворює постійний струм на змінний, 230 В і 50 Гц.
- Струм надходить на домашній щиток і живить усе, що ввімкнене в цю мить.
- Надлишок, який будинок не встигає спожити, іде у зовнішню мережу.
Пріоритет завжди за власним споживанням. Холодильник, бойлер і пральна машина беруть енергію з даху першими, і тільки те, що залишилося, вирушає далі.
Роль мережевого інвертора
Інвертор — мозок станції, а не просто перетворювач. Він постійно відстежує напругу та частоту в мережі й підлаштовується під них.
Друга його функція називається MPPT — пошук точки максимальної потужності. Освітленість змінюється щохвилини, і пристрій безперервно шукає режим, за якого панелі віддають максимум.
Різниця між дешевим і якісним інвертором проявляється саме в хмарну погоду. Швидший алгоритм витягує з тих самих модулів на кілька відсотків більше за рік.
Складна техніка рідко ламається гучно. Частіше вона просто тихо працює гірше, ніж могла б, і роками ніхто цього не помічає.
Куди йдуть надлишки енергії
Зайва енергія не зникає і не «згорає». Вона йде у спільну мережу й живить найближчих споживачів — сусідній будинок, вуличне освітлення, магазин на розі.
Двонаправлений лічильник фіксує обидва потоки окремо: скільки ви взяли і скільки віддали. На цьому будується весь розрахунок із постачальником.
Умови викупу надлишків в Україні змінювалися кілька разів, тому перед проєктуванням варто уточнити чинні правила для домогосподарств. Механізм зеленого тарифу заслуговує окремої розмови.
Чому станція вимикається без мережі
Найбільше розчарування власників мережевих систем виглядає так: світло вимкнули, сонце світить, а розетки мертві. Це не поломка, а закладена вимога безпеки.
Мережевий інвертор синхронізується з мережею за напругою та частотою. Коли зовнішньої напруги немає, синхронізуватися нема з чим, і пристрій зупиняється за частки секунди.
Функція називається анти-острівним захистом. Вона не дає станції подавати струм у знеструмлену лінію, де в цей момент може працювати аварійна бригада.
Обійти обмеження можна тільки залізом. До схеми додають гібридний інвертор та акумулятори — і тоді будинок отримує резервне живлення, але й вартість системи зростає.
Скільки енергії дає станція
В умовах України один кіловат встановленої потужності дає в середньому 1 000‒1 200 кВт·год за рік. Південні області ближче до верхньої межі, північні — до нижньої.
| Потужність станції | Панелей на 550 Вт | Площа даху | Генерація за рік |
|---|---|---|---|
| 3 кВт | 6 | близько 15 м² | 3 300 кВт·год |
| 5 кВт | 10 | близько 25 м² | 5 500 кВт·год |
| 10 кВт | 18‒20 | близько 50 м² | 11 000 кВт·год |
| 15 кВт | 28 | близько 75 м² | 16 500 кВт·год |
Цифри в таблиці орієнтовні й припускають південну орієнтацію схилу та нахил близько 35°. Відхилення на схід чи захід відбирає 10‒15 % генерації, північний схил під панелі не годиться взагалі.
Генерація влітку та взимку
Річна сума ховає дуже нерівний розподіл. Червень дає приблизно вшестеро більше за грудень, і це нормальна картина для наших широт.
Станція на 10 кВт улітку видає 45‒55 кВт·год за ясний день. У грудні той самий комплект ледве набирає 8‒10 кВт·год, а в суцільну хмарність — іще менше.
Взимку працює інший фактор: панелі люблять холод. У морозний сонячний день модулі видають більшу питому потужність, ніж у липневу спеку, коли перегрів забирає частину ефективності.
Погода не домовляється з планами. Розумніше будувати розрахунок на середніх цифрах року, ніж на найкращому дні липня.
Кому підходить мережева сонячна станція
Така схема створена для економії, а не для незалежності. Вона підійде тим, хто споживає багато енергії саме вдень і живе в районі зі стабільною подачею світла.
Типовий приклад — будинок із тепловим насосом або майстерня, де верстати працюють із дев’ятої до шостої. Генерація збігається з навантаженням, і майже все спожите одразу на місці.
Протилежний випадок: родина, яка весь день на роботі, а вмикає техніку о дев’ятій вечора. Тут більша частина енергії піде в мережу, а економія виявиться скромнішою за очікувану.
Якщо світло зникає регулярно, чистої мережевої схеми буде замало. Варто одразу закладати гібридний інвертор, навіть якщо акумулятори ви додасте пізніше.
Мережева станція — це найпростіший спосіб зменшити рахунок за електрику без жодних батарей і обслуговування. Вона не врятує під час відключення, зате роками тихо працює на даху й повертає вкладене з кожним сонячним днем. Подивіться на свій дах уважніше: іноді найкорисніший ресурс лежить просто над головою.
