Різниця в ціні між двома схожими пристроями однакової потужності може складати половину суми. Продавець називає причину — форма вихідної напруги — і зазвичай на цьому пояснення закінчується. Тим часом саме цей параметр визначає, чи запуститься ваш котел і чи переживе насос перший сезон. Розберемо, що ховається за формулюванням та в яких випадках економія обертається повторною покупкою.
Що означає форма вихідної напруги
У розетці напруга змінюється за плавною кривою — синусоїдою. Вона піднімається до максимуму, повертається до нуля, йде в мінус і так п’ятдесят разів на секунду.
Батарея дає постійний струм. Завдання перетворювача — зробити з нього змінний, і саме тут виникає різниця між пристроями.
Точність відтворення завжди коштує дорожче за приблизну подібність. Питання лише в тому, чи помітить різницю той, хто нею користується.
Дешеві моделі формують ступінчастий сигнал: напруга стрибками переходить від нуля до максимуму й назад. Форма лише грубо нагадує оригінал.

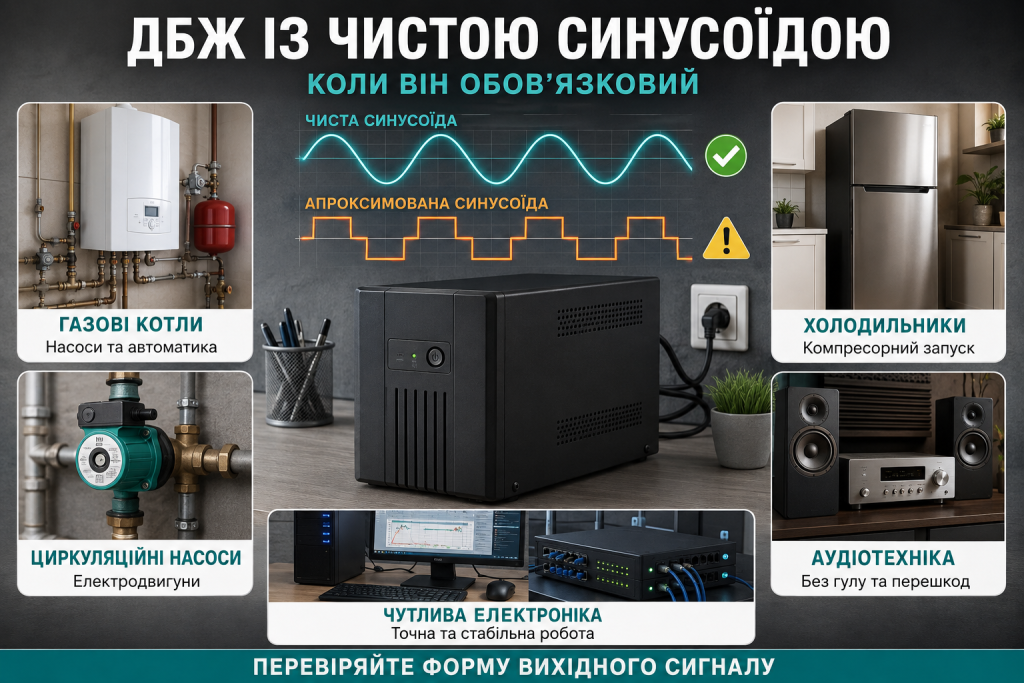

Три варіанти сигналу
На ринку зустрічаються три рівні наближення до мережевої напруги.
- прямокутний меандр — найпростіша схема, сьогодні майже не використовується;
- модифікована синусоїда — ступінчастий сигнал із трьох-п’яти рівнів;
- апроксимована синусоїда — більше сходинок, ближче до оригіналу;
- чиста синусоїда — плавна крива з коефіцієнтом спотворення до 3 відсотків;
- вихід онлайн-моделей — крива, стабільніша за мережеву.
Ключовий показник у паспорті — коефіцієнт нелінійних спотворень, позначений як THD. Для чистого сигналу він не перевищує 3–5 відсотків, для модифікованого доходить до 40.
Яка техніка не працює на модифікованій
Список не такий довгий, як здається, зате в ньому саме те обладнання, заради якого зазвичай і купують резервне живлення.
Газові та твердопаливні котли
Найкритичніший випадок. Плата керування контролює горіння через датчик іонізації полум’я, який працює з фазою мережевої напруги.
На ступінчастому сигналі датчик не бачить полум’я. Котел стартує, працює кілька секунд і йде в помилку — або взагалі не запускається.
Обійти це неможливо ані фазуванням, ані заземленням. Потрібна саме плавна крива.
Двигуни та компресори
Насоси, холодильники, кондиціонери, вентилятори. Асинхронний двигун на спотвореному сигналі отримує зайві гармоніки, які перетворюються на тепло.
Практичні наслідки помітні одразу: характерне гудіння, підвищений нагрів корпусу, падіння моменту на валу. Ресурс скорочується в кілька разів.
Сучасні насоси з електронним керуванням обертами часто просто відмовляються запускатись.
| Техніка | Модифікована | Чиста |
|---|---|---|
| Лампи розжарювання | працює | працює |
| Роутер, зарядки | працює | працює |
| Комп’ютер із блоком живлення | з ризиком | працює |
| Холодильник, насос | гудіння, нагрів | працює |
| Котел із датчиком іонізації | не працює | працює |
| Медичні прилади | не допускається | працює |
Друга колонка пояснює, чому дешеві моделі досі продаються. Для освітлення й зарядки гаджетів вони цілком придатні.
Чутлива електроніка
Аудіотехніка на спотвореному сигналі дає фон у динаміках. Лазерні принтери й деякі імпульсні блоки живлення гріються сильніше за норму.
Окрема категорія — медичне обладнання: концентратори кисню, апарати для сну, домашні аналізатори. Тут виробники прямо вказують вимогу до форми напруги в інструкції.
Для такої техніки альтернативи немає, і питання економії не стоїть узагалі.
Коли модифікованої вистачає
Чесно кажучи, таких сценаріїв стає дедалі менше. Але вони існують.
Живлення роутера та освітлення в квартирі. Світлодіодні лампи й імпульсні зарядні пристрої нечутливі до форми сигналу.
Резервування комп’ютера на кілька хвилин для коректного вимкнення. Блок живлення встигає відпрацювати цей час без наслідків.
Тимчасові рішення в польових умовах, де важлива низька ціна й невелика вага.
Правильно підібране обладнання не бореться з навантаженням, а просто робить свою роботу непомітно.
У всіх інших випадках різниця в ціні окупається вже тим, що не доводиться купувати вдруге.
Як перевірити, що написано в паспорті
Формулювання в описах бувають розмитими, тому варто знати конкретні маркери.
- Шукайте позначення pure sine wave або чиста синусоїда у характеристиках.
- Перевірте коефіцієнт THD — для чистого сигналу він не перевищує 5 відсотків.
- Насторожтеся від слів «наближена», «покращена» або «квазісинусоїда».
- Онлайн-моделі з подвійним перетворенням завжди дають чисту криву.
- Ціна помітно нижча за середню в класі майже завжди означає ступінчастий вихід.
- Уточніть форму напруги саме в режимі роботи від батареї, а не від мережі.
Останній пункт важливий. У мережевому режимі багато пристроїв просто пропускають напругу з розетки, і різниця проявляється лише при відключенні.
Перевірка на місці
Якщо пристрій уже вдома, форму можна оцінити без осцилографа. Кілька непрямих ознак дають досить точну картину.
Підключіть до нього невеликий вентилятор і від’єднайте від мережі. Помітне гудіння замість звичного шуму означає ступінчастий сигнал.
Друга перевірка — дешеві світлодіодні лампи. На модифікованому сигналі деякі з них помітно мерехтять або гудуть дроселем.
Третій спосіб — трансформаторний блок живлення старого зразка. Він реагує характерним дзижчанням.
Що ще важливо крім форми сигналу
Чиста синусоїда — необхідна умова, але не достатня. Пристрій має ще й витягнути пусковий струм.
Компресор холодильника чи насос у момент старту споживає в три-п’ять разів більше за номінал. Модель без запасу піде в захист навіть при ідеальній формі напруги.
Другий параметр — струм заряду батареї. При частих відключеннях слабке зарядне не встигає відновити ємність між провалами світла.
Третій — стабільність частоти. Для двигунів відхилення від п’ятдесяти герц означає зміну обертів, а для деякої автоматики — відмову в запуску.
Тому при виборі порядок такий: спершу форма напруги, потім потужність із урахуванням пуску, далі струм заряду й лише наприкінці додаткові функції на кшталт дисплея чи керування зі смартфона.
