Котел споживає менше, ніж лампочка в коридорі, але без електрики зупиняється миттєво. У морозну ніч це означає холодні батареї вже за кілька годин, а в найгіршому випадку — замерзлу воду в трубах. Парадокс у тому, що для захисту від цього потрібен зовсім невеликий комплект. Розберемо, як порахувати потужність і ємність, не переплативши за запас, який ніколи не знадобиться.
Що саме живить ДБЖ у котлі
Сам процес горіння електрики не потребує. Струм потрібен трьом вузлам, і саме їх ви резервуєте.
Циркуляційний насос ганяє теплоносій по контуру. Це основний споживач, на нього припадає до 90 відсотків усього навантаження.
Плата керування стежить за температурою й керує клапанами. Споживання мізерне — одиниці ватів. Вентилятор турбованої камери працює лише в моделях із примусовим відведенням газів.
Найдорожчі аварії трапляються не через потужні поломки, а через дрібні зупинки в найневдаліший момент.
Разом виходить небагато. Саме тому автономність котла вимірюється годинами навіть на компактній батареї.
Скільки споживає обладнання
Точні цифри вказані на наліпці насоса та в паспорті котла. Орієнтовні значення виглядають так.
- циркуляційний насос старого зразка — 60–90 Вт;
- сучасний насос із електронним керуванням — 15–45 Вт;
- плата керування та датчики — 5–15 Вт;
- вентилятор турбованої камери — 30–60 Вт;
- додатковий насос теплої підлоги — ще 40–80 Вт.
Типовий настінний котел укладається в 100–150 Вт у робочому режимі. Двоконтурні моделі з турбіною доходять до 200 Вт.

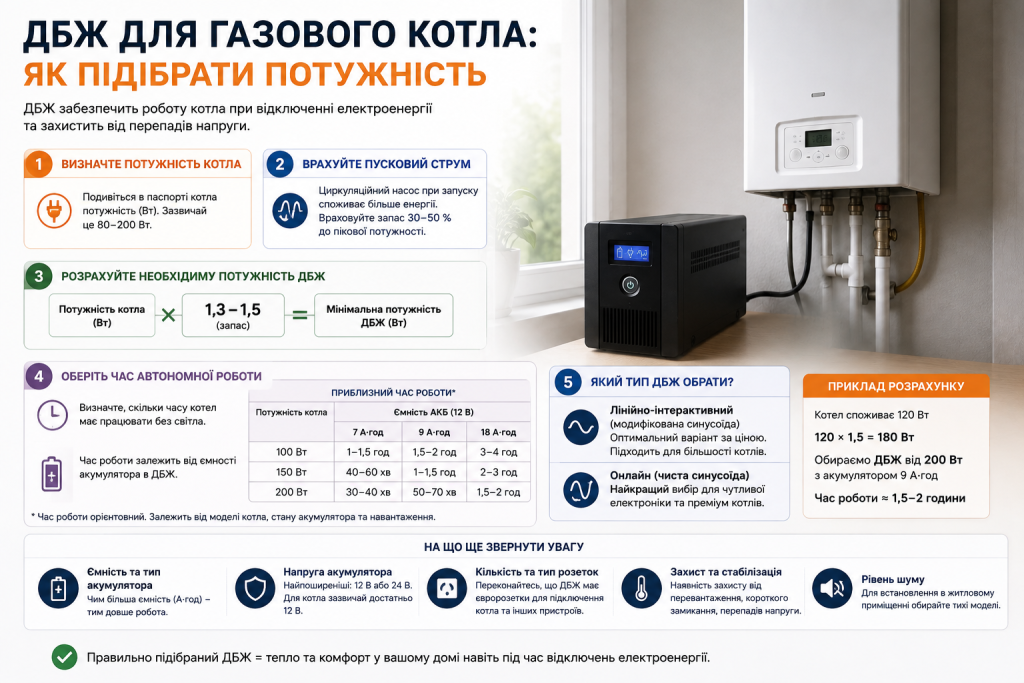

Розрахунок потужності пристрою
Складіть споживання всіх вузлів і додайте запас на пусковий струм насоса. У момент старту двигун бере в два-три рази більше за номінал.
Для котла на 120 Вт із насосом старого типу пікове значення сягає 300–350 Вт. Саме на цю цифру потрібно орієнтуватися, а не на середню.
Далі врахуйте маркування. Виробники вказують потужність у вольт-амперах, і реальна віддача становить приблизно 0,6–0,8 від цієї цифри.
| Котел | Робоче споживання | Пік при пуску | Потрібно, ВА |
|---|---|---|---|
| Настінний, атмосферний | 80–120 Вт | до 300 Вт | 500–650 |
| Настінний, турбований | 120–180 Вт | до 400 Вт | 650–800 |
| Підлоговий із двома насосами | 180–250 Вт | до 600 Вт | 1000–1200 |
| Котел плюс тепла підлога | 250–350 Вт | до 800 Вт | 1200–1500 |
Купувати пристрій на кілька кіловат заради котла немає сенсу. Надлишкова потужність не додає жодної хвилини автономності — це задача батареї, а не перетворювача.
Чому запас має бути помірним
Кожен перетворювач витрачає частину енергії на власну роботу. Це так звані втрати холостого ходу, і в потужних моделях вони вищі.
Пристрій на 3 кВт, який живить котел на 100 Вт, споживає на себе 20–30 Вт постійно. За добу це кілька відсотків ємності батареї, витрачених ні на що.
Оптимально брати модель, у якій котел завантажує від 20 до 60 відсотків номіналу. Так і ККД високий, і запас на пуск є.
Чиста синусоїда обов’язкова
Це не рекомендація, а вимога. Плата керування котлом контролює фазу через датчик іонізації полум’я, і на ступінчастому сигналі вона просто не бачить горіння.
Практично це виглядає так: котел запускається, працює кілька секунд і йде в помилку. Або взагалі не стартує.
Друга проблема стосується насоса. На модифікованій синусоїді двигун гуде, гріється й втрачає ресурс за один сезон.
Економія на дрібній характеристиці зазвичай обертається повторною покупкою всього комплекту.
Тому для котла розглядають лише моделі з чистою синусоїдою на виході. Різниця в ціні відчутна, але альтернативи немає.
Підбір ємності акумулятора
Потужність визначає, чи запуститься котел. Ємність визначає, скільки годин він пропрацює. Ці параметри купують окремо.
- Візьміть середнє споживання котла у ватах, а не пікове.
- Помножте на потрібну кількість годин автономності.
- Додайте 20 відсотків на втрати перетворення.
- Розділіть на напругу системи — 12 В або 24 В.
- Для гелевих батарей помножте результат удвічі через обмеження глибини розряду.
Приклад для котла на 100 Вт і восьми годин роботи: 800 Вт·год, із втратами 960, ділимо на 12 В — отримуємо 80 Ач, множимо на два — потрібна гелева батарея приблизно на 160 Ач.
Врахуйте, що насос працює не постійно. Реальне середнє споживання за добу зазвичай на 30–40 відсотків нижче за номінал, тому фактична автономність часто виявляється більшою за розрахункову.
Який тип батареї підходить
Для котла оптимальні дві категорії. Стартерний автомобільний акумулятор до них не належить — він розрахований на короткий імпульс, а не на повільний розряд.
Гелеві батареї підходять для рідких відключень і буферного режиму. Вони дешевші, витримують 500–1000 циклів і спокійно стоять у котельні.
Літій-залізо-фосфатні збірки виправдані там, де світло зникає щодня. Ресурс у кілька тисяч циклів і глибина розряду до 90 відсотків роблять їх вигіднішими за вісім років експлуатації, хоча стартова ціна вища.
Струм заряду при графіках відключень
Параметр, який недооцінюють найчастіше. Якщо пристрій заряджає батарею струмом 4 А, то на 160 Ач знадобиться понад дві доби.
При графіку з відключеннями кожні кілька годин система не встигає відновитися. Кожен наступний цикл починається з меншим запасом, і через тиждень автономності не залишається зовсім.
Шукайте моделі зі струмом заряду 10–20 А або з можливістю налаштування. Для гелевих батарей орієнтир — приблизно десята частина ємності в амперах.
Нюанси підключення та розміщення
Кілька практичних моментів, які впливають на роботу всієї схеми.
Фазування має значення. Плата керування чутлива до полярності, тож при підключенні варто перевірити, де фаза, а де нуль, і за потреби перевернути вилку.
Заземлення обов’язкове. Без нього датчик іонізації працює нестабільно, і котел час від часу видає помилку без видимих причин.
Місце встановлення — сухе, прохолодне, з доступом повітря. Батарея поруч із гарячим котлом старіє швидше, тому краще винести її на пару метрів убік.
Переріз кабелю між пристроєм і акумулятором беруть із запасом. Тонкий провід при струмі в кілька десятків ампер гріється й з’їдає частину потужності.
Правильно підібраний комплект для котла коштує помітно менше, ніж більшість очікує, а працює роками без жодної уваги. Головне — рахувати від реального споживання насоса, а не від бажання перестрахуватися.
