Два пристрої на полиці з однаковою потужністю можуть відрізнятися ціною втричі. Продавець пояснює це «топологією», і на цьому розмова зазвичай закінчується. Насправді за словом ховається цілком зрозуміла річ: різні шляхи, якими струм добирається від розетки до вашої техніки. Розберемо всі три схеми та з’ясуємо, коли переплата виправдана, а коли ви платите за функцію, яка вдома ніколи не знадобиться.
Три схеми, які є на ринку
Формально класифікацій багато, практично працюють три. Вони й визначають, як пристрій поводиться при проблемах у мережі.
Найпростіша — резервна, або офлайн. Струм із розетки йде прямо на навантаження, а перетворювач вмикається лише при зникненні напруги.
Лінійно-інтерактивна додає ступінчастий стабілізатор. Він вирівнює просадки й стрибки, не переходячи на батарею.
Складність конструкції має сенс лише тоді, коли вона вирішує проблему, яка у вас реально є.
Третя схема — онлайн із подвійним перетворенням. Тут струм завжди проходить через випрямляч та інвертор, тобто техніка живиться від внутрішнього перетворювача постійно.
Як працює офлайн-схема
У нормальному режимі пристрій фактично прозорий. Напруга з мережі йде на розетки без обробки, паралельно підзаряджається батарея.
Коли напруга зникає або виходить за межі допуску, спрацьовує реле. Навантаження перекидається на інвертор, який живиться від акумулятора.
Час перемикання становить від 4 до 10 мілісекунд. Для більшості побутової техніки це непомітно — блоки живлення мають власні конденсатори, які покривають такий провал.
Як працює онлайн-схема
Тут ланцюг інший. Змінна напруга спочатку випрямляється в постійну, потім знову перетворюється на змінну з ідеальними параметрами.
Батарея підключена до проміжної ланки постійного струму. При зникненні мережі інвертор просто продовжує брати енергію звідти, тому перемикання як такого немає взагалі.
Вихідна напруга не залежить від того, що коїться на вході. Стрибки, просадки, спотворення форми, відхилення частоти — усе відсікається.

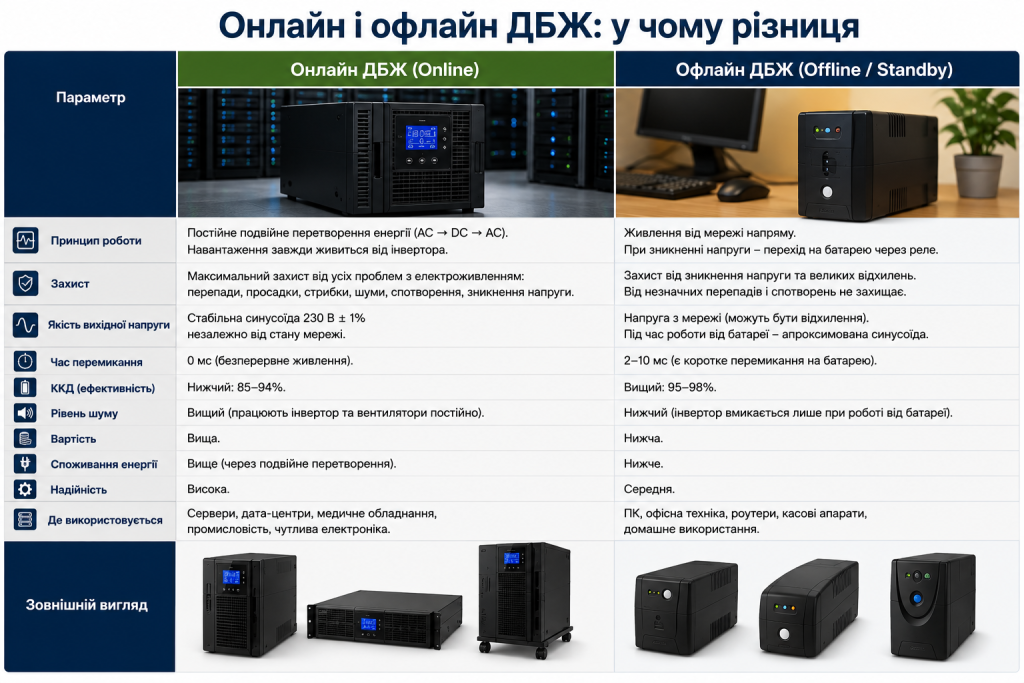

Порівняння за ключовими параметрами
Різниця стосується не тільки часу перемикання. Вона проявляється у витратах на експлуатацію та комфорті.
| Параметр | Офлайн | Лінійно-інтерактивний | Онлайн |
|---|---|---|---|
| Час перемикання | 4–10 мс | 2–6 мс | 0 мс |
| Стабілізація напруги | немає | ступінчаста | постійна |
| Корекція частоти | немає | немає | так |
| ККД у режимі мережі | 96–98% | 95–97% | 88–94% |
| Шум | мінімальний | помірний | помітний |
| Ціна | низька | середня | висока |
Зверніть увагу на рядок із ККД. Онлайн-модель постійно витрачає 6–12 відсотків енергії на перетворення, і ці втрати ви оплачуєте цілодобово.
Що означає нуль мілісекунд на практиці
Ідеальна безперервність потрібна далеко не всій техніці. Комп’ютер, роутер і телевізор спокійно переживають шестимілісекундний провал.
Критичною ця характеристика стає для серверів із дисковими масивами, медичного обладнання та деяких промислових контролерів.
У квартирі знайти пристрій, який реально постраждає від перемикання за 5 мілісекунд, доволі складно.
Коли потрібен онлайн
Є кілька ситуацій, у яких подвійне перетворення себе виправдовує. Усі вони пов’язані або з якістю мережі, або з чутливістю навантаження.
- мережа з постійними просадками нижче 170 В та стрибками вище 260 В;
- нестабільна частота, характерна для живлення від генератора;
- серверне обладнання, системи відеоспостереження з масивами дисків;
- медичні прилади та лабораторна техніка;
- виробничі верстати з числовим керуванням;
- об’єкти, де навіть коротке перемикання зупиняє технологічний процес.
Особливо варто виділити роботу в парі з генератором. Дешеві бензинові моделі дають плаваючу частоту, і прості пристрої на такий вхід не синхронізуються — переходять на батарею й розряджають її замість заряду.
Коли достатньо простішого варіанта
Для дому в переважній більшості випадків оптимальний лінійно-інтерактивний тип. Він вирішує дві головні задачі одразу.
Перша — компенсація типових коливань у мережі приватного сектору. Друга — резервування при відключеннях.
Чистий офлайн сьогодні майже не купують окремо. Він виправданий хіба що для роутера чи одного комп’ютера в місті зі стабільною напругою.
Обладнання, підібране з надлишком, не стає надійнішим — воно просто дорожче обходиться в експлуатації.
Для котла, холодильника та насоса значно важливіша форма вихідної напруги, а не топологія. Чиста синусоїда обов’язкова в будь-якому з трьох варіантів.
Практичні наслідки вибору
Різниця відчувається не тільки в чеку. Кілька моментів проявляються вже після встановлення.
- Онлайн-моделі гріються сильніше й майже завжди мають активне охолодження.
- Вентилятор працює постійно, тому для спальні чи кабінету такий пристрій незручний.
- Постійні втрати на перетворення додають кілька відсотків до рахунку за електрику.
- Ресурс батареї в онлайн-схемі зазвичай вищий через відсутність циклів перемикання.
- Ремонтопридатність нижча, а вартість обслуговування помітно більша.
- Габарити та вага при однаковій потужності теж на боці простіших схем.
Третій пункт часто недооцінюють. Пристрій на 3 кВт із ККД 90 відсотків при постійній роботі витрачає на себе відчутну суму за рік.
Гібридні рішення для дому
Окремо варто згадати інверторні системи, які формально не належать до жодної класичної категорії. Вони проєктувалися саме під тривалі відключення.
Такі моделі мають потужний зарядний блок, розрахований на зовнішні акумулятори великої ємності, і чисту синусоїду на виході. Час перемикання у них порівнянний із лінійно-інтерактивними.
Для приватного будинку з графіками відключень це часто розумніший вибір, ніж повноцінна онлайн-модель. Ви отримуєте потрібну автономність без постійних втрат на подвійне перетворення.
Як визначитися остаточно
Порядок дій простий. Спершу подивіться на якість мережі у вашому будинку: чи бувають просадки, наскільки глибокі, як часто.
Далі оцініть навантаження. Якщо серед приладів немає нічого, що вимикається від шестимілісекундного провалу, переплата за нуль мілісекунд не має сенсу.
Третій крок — врахувати тривалість відключень. При графіках на кілька годин важливішими стають ємність батареї та струм заряду, а не топологія пристрою.
Останнє питання — де він стоятиме. Постійний гул вентилятора в житловій кімнаті дратує сильніше, ніж здається при виборі в магазині, і саме цей фактор частіше за інші змушує людей змінювати рішення вже після покупки.
