Газовий котел без електрики просто зупиняється. Твердопаливний — ні: дрова в топці горять далі, вода в сорочці нагрівається, а насос уже стоїть. Через двадцять хвилин спрацьовує аварійний клапан, і в найгіршому випадку система залишається без теплоносія. Саме тому резервне живлення тут не питання комфорту, а питання цілісності обладнання. Розберемо, чим підбір відрізняється від звичного газового сценарію.
Чому твердопаливний котел вимагає окремого підходу
Головна відмінність — інерція процесу. Ви не можете вимкнути горіння натисканням кнопки, коли зникає світло.
Завантажена топка віддає тепло ще годину-півтори після припинення подачі повітря. Якщо теплоносій не рухається, вода в теплообміннику закипає.
Найнебезпечніші аварії стаються не тоді, коли обладнання ламається, а тоді, коли воно продовжує працювати без керування.
Друга відмінність — склад навантаження. Крім циркуляційного насоса, тут працює вентилятор піддуву, а в системах із буферною ємністю ще й додаткові насоси контурів.
Що саме потрібно живити
Перелік залежить від схеми обв’язки, але базовий набір повторюється майже завжди.
- циркуляційний насос основного контуру — 45–120 Вт;
- вентилятор піддуву або димосос — 30–80 Вт;
- блок автоматики з датчиками — 5–15 Вт;
- насос теплої підлоги, якщо контур окремий — 40–80 Вт;
- насос буферної ємності — ще 45–90 Вт;
- сервопривід триходового клапана — до 10 Вт.
Сумарно виходить від 130 до 350 Вт залежно від складності системи. Це помітно більше за типовий газовий котел, і саме тому комплект тут потрібен серйозніший.

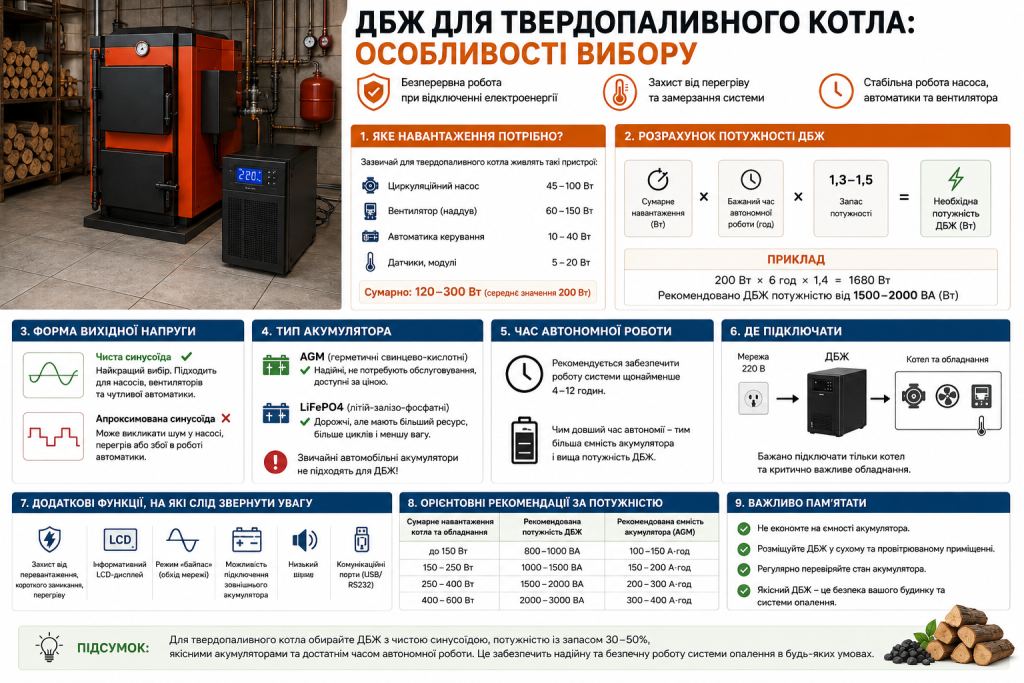

Розрахунок потужності
Складіть споживання всіх вузлів, які працюють одночасно, і додайте запас на пусковий струм насосів. У момент старту двигун бере втричі більше за номінал.
Важливий нюанс: насоси зазвичай стартують не разом. Але вентилятор і насос можуть увімкнутися одночасно, тому запас беруть від найбільшого пуску плюс решта навантаження.
| Конфігурація | Робота | Пік | Потрібно, ВА |
|---|---|---|---|
| Насос і автоматика | 100–140 Вт | до 350 Вт | 650–800 |
| Насос, вентилятор, автоматика | 150–220 Вт | до 500 Вт | 800–1000 |
| Плюс контур теплої підлоги | 220–300 Вт | до 700 Вт | 1200–1500 |
| Схема з буферною ємністю | 300–400 Вт | до 900 Вт | 1500–2000 |
Брати пристрій із багатократним запасом не варто. Втрати холостого ходу в потужних моделях вищі, і за добу вони з’їдають відчутну частину ємності батареї.
Чиста синусоїда без варіантів
Автоматика твердопаливного котла керує обертами вентилятора, і на ступінчастому сигналі регулювання працює непередбачувано. Насос при цьому гуде, гріється й втрачає ресурс за сезон.
Окремо страждають електронні насоси з частотним керуванням. Вони або відмовляються запускатись, або йдуть у помилку через кілька хвилин роботи.
Тому модифікована синусоїда для такої системи не розглядається взагалі, навіть як тимчасове рішення.
Ємність батареї та тривалість автономності
Тут головне питання — не скільки годин ви хочете протриматися, а скільки треба, щоб безпечно догоріла закладка палива.
Мінімум для безпеки становить дві-три години. Цього достатньо, щоб топка вигоріла й система охолола до безпечної температури.
Комфортний рівень — вісім-дванадцять годин, тобто ніч без опалення не переривається.
- Візьміть середнє споживання системи у ватах.
- Помножте на потрібну кількість годин роботи.
- Додайте 20 відсотків на втрати перетворення.
- Розділіть на напругу батарейної лінійки — 12 В або 24 В.
- Для гелевих батарей помножте результат удвічі через глибину розряду.
Приклад для системи на 180 Вт і восьми годин: 1440 Вт·год, із втратами 1730, ділимо на 24 В — виходить 72 Ач, множимо на два — потрібні дві гелеві батареї приблизно по 150 Ач.
Врахуйте, що насос працює не безперервно. Реальне середнє споживання за добу зазвичай на третину нижче за номінальне.
Чому краще 24 вольти
При потужності понад 800 ВА струм у батарейному колі досягає сотні ампер. На дванадцяти вольтах це вимагає товстих кабелів і дає відчутні втрати на нагрів.
Перехід на систему з двох батарей послідовно вдвічі знижує струм. Кабель тонший, ККД вищий, клеми гріються менше.
Для складних схем із кількома насосами такий варіант практично безальтернативний.
Захист від перегріву як частина системи
Резервне живлення вирішує проблему циркуляції, але не знімає ризик закипання повністю. Батарея теж колись закінчиться.
Тому паралельно варто передбачити механічний захист, який працює без електрики взагалі.
- термостатичний клапан скидання, що спрацьовує при 95 градусах;
- контур охолодження в теплообміннику з підключенням до водопроводу;
- система з природною циркуляцією як аварійний обхід насоса;
- буферна ємність, яка приймає надлишок тепла;
- група безпеки з манометром і повітровідвідником.
Резервування має сенс лише тоді, коли передбачено сценарій відмови самого резерву.
Комбінація з батареї та механічного клапана дає повний спокій. Перше вирішує щоденні відключення, друге страхує на випадок довгої аварії.
Розміщення та обслуговування

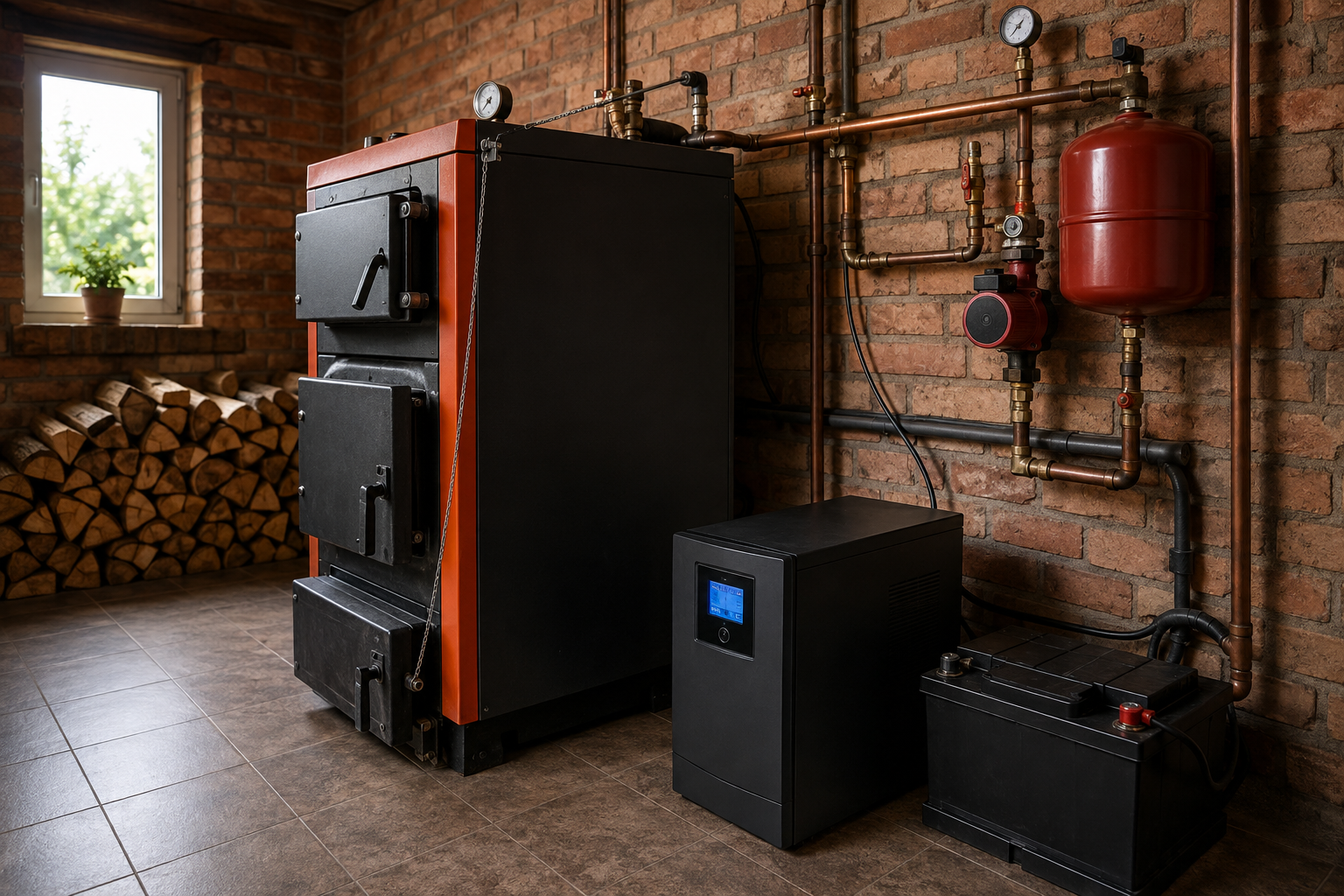

Котельня з твердопаливним котлом — не найкраще місце для акумулятора. Температура там висока, а в повітрі завжди присутній попіл і пил.
Гелева батарея при плюс тридцяти старіє приблизно вдвічі швидше, ніж при плюс двадцяти. Тому блок краще винести в сусіднє приміщення або хоча б на відстань кількох метрів від котла.
Корпус самого пристрою потребує вільного простору для вентиляції. Забите пилом охолодження призводить до перегріву й аварійного вимкнення в найнепідходящий момент.
Струм заряду має значення не менше за потужність. При графіках відключень слабке зарядне на 4 А просто не встигне відновити двісті ампер-годин, і система щодня стартуватиме з меншим запасом. Для такої ємності орієнтир — від 15 до 25 ампер.
Раз на сезон перевіряйте затягування клем і стан контактів. Ослаблений контакт при струмі в кілька десятків ампер гріється й поступово вигорає, а знайти таку несправність узимку значно неприємніше, ніж перевірити її восени.
